Puente de Wheatstone

Un puente de Wheatstone es un instrumento eléctrico que se utiliza para medir resistencias desconocidas mediante el equilibrio de los brazos del puente. Estos están constituidos por cuatro resistencias que forman un circuito cerrado, siendo una de ellas la resistencia bajo medida.

Objetivo: Determinar la resistencia a través del Puente de Wheatstone.

Materiales: Puente de Wheatstone, caja de resistencias, fuente de alimentación, miliamperímetro, voltímetro, resistencias problema, cables.

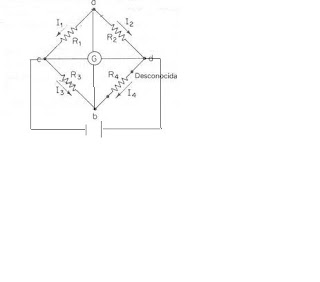

Cuando se desea conocer el valor de una resistencia con cierta precisión se hace uso de los llamados "circuitos puente". De estos, el más conocido es el puente de Wheatstone cuyo esquema eléctrico es el de la figura:

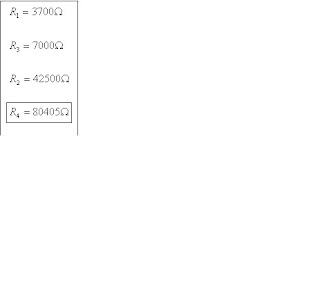

De las siguientes formulas podemos hallar R4:



Conclusión
A causa de que una decada estaba sin funcionar correctamente, el valor obtenido experimentalmente no se acercaba al valor teórico arrojando un error muy grande. Reajustando el valor de R1 obtuvimos un valor mas cercano al teórico.
